Total daya yang dapat dibagikan switch ke semua port PoE secara bersamaan. Jumlah konsumsi semua kamera harus di bawah angka ini.

Apakah kamera non-PoE bisa dicolok ke PoE switch?

Bisa untuk data, tetapi kamera tetap memerlukan adaptor listrik sendiri. Switch PoE standar hanya mengalirkan daya ke perangkat yang kompatibel.

Berapa jarak maksimal kabel PoE?

Sekitar 100 meter sesuai standar Ethernet. Beberapa switch CCTV memiliki mode extend hingga sekitar 250 meter dengan kecepatan lebih rendah.

Lebih baik NVR PoE atau switch PoE terpisah?

NVR PoE praktis untuk sistem kecil yang terpusat. Switch terpisah lebih fleksibel untuk kamera yang tersebar atau jumlah kamera besar.

Kenapa kamera IP sering restart di malam hari?

Sering karena PoE budget tidak cukup saat IR atau lampu putih menyala. Hitung ulang daya dan gunakan switch dengan budget lebih besar.

PoE Switch untuk CCTV IP: Cara Memilih

Kamera IP membutuhkan dua hal: koneksi jaringan untuk mengirim video dan listrik untuk beroperasi. Tanpa PoE, setiap kamera butuh kabel LAN dan adaptor listrik terpisah. Dengan PoE (Power over Ethernet), satu kabel LAN membawa data sekaligus daya. Perangkat yang menyediakan daya tersebut biasanya adalah PoE switch atau NVR dengan port PoE. Artikel ini membahas cara kerja PoE switch dan cara memilihnya untuk sistem CCTV.

Bagaimana PoE bekerja?

PoE switch menyuntikkan listrik DC bertegangan rendah ke pasangan kabel di dalam kabel UTP. Kamera IP yang mendukung PoE menerima daya tersebut tanpa adaptor tambahan. Switch juga "bernegosiasi" dengan perangkat agar hanya mengalirkan daya ke perangkat yang kompatibel, sehingga laptop atau perangkat non-PoE yang dicolokkan tetap aman.

Standar PoE yang perlu diketahui

IEEE 802.3af (PoE): daya hingga sekitar 15,4 W per port di sisi switch. Cukup untuk sebagian besar kamera bullet dan dome standar.
IEEE 802.3at (PoE+): hingga sekitar 30 W per port. Dibutuhkan kamera dengan IR jarak jauh, heater, atau PTZ kecil.
IEEE 802.3bt (PoE++): daya lebih besar untuk PTZ besar dan perangkat khusus.

Selalu cek kebutuhan daya maksimal kamera di halaman produk dan pastikan port switch mendukung standar yang sesuai.

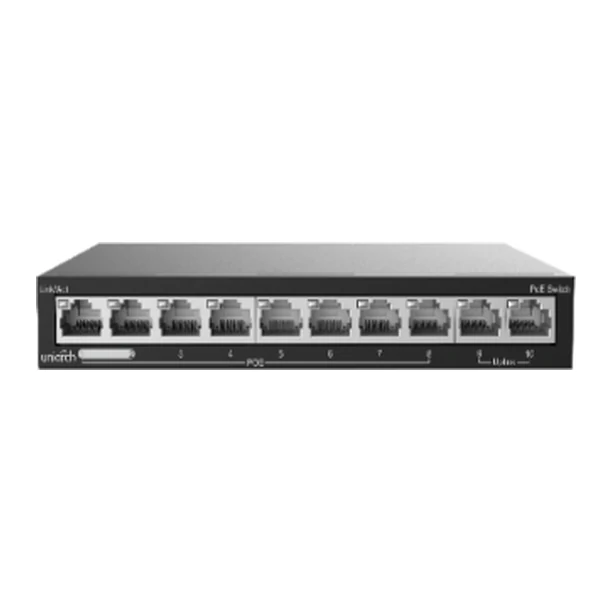

Uniarch SW-2110-P PoE Switch 8 Port, contoh produk di JakartaCCTV — Foto: Uniarch SW-2110-P PoE Switch 8 Port — tersedia di JakartaCCTV

Menghitung PoE budget

PoE budget adalah total daya yang dapat dibagikan switch ke semua port PoE sekaligus. Ini angka yang paling sering terlewat. Contoh perhitungan:

Catat konsumsi daya maksimal setiap kamera, misalnya 6 W.
Kalikan dengan jumlah kamera: 8 kamera × 6 W = 48 W.
Tambahkan cadangan sekitar 20–30% untuk kondisi malam (IR menyala) dan ekspansi: 48 W × 1,25 ≈ 60 W.
Pilih switch dengan PoE budget minimal sebesar angka tersebut.

Jika budget kurang, kamera bisa restart sendiri, terutama saat malam hari ketika IR atau lampu putih menyala.

Jumlah port dan uplink

Switch PoE untuk CCTV biasanya terdiri dari beberapa port PoE untuk kamera dan 1–2 port uplink (non-PoE) untuk dihubungkan ke NVR atau router. Contoh konfigurasi umum:

4 port PoE + uplink: untuk sistem 3–4 kamera. Contoh: Uniarch SW-2106-P PoE Switch 4 Port (Rp542.000) dan Dahua CS4006-4ET-60 (Rp818.000).
8 port PoE + uplink: untuk 5–8 kamera. Contoh: Uniarch SW-2110-P PoE Switch 8 Port (Rp905.000).
16 port atau lebih: untuk gedung dan gudang besar, sebaiknya dengan uplink gigabit.

Untuk sistem besar, uplink gigabit penting agar total bandwidth semua kamera tidak tersendat saat dikirim ke NVR.

Jarak kabel dan mode extend

Standar Ethernet membatasi panjang kabel UTP sekitar 100 meter. Beberapa switch CCTV memiliki mode extend yang menurunkan kecepatan port agar sinyal dan daya dapat menjangkau jarak lebih jauh (hingga sekitar 250 meter, tergantung spesifikasi). Fitur ini berguna untuk parkiran atau pagar yang jauh dari ruang perekam. Gunakan kabel tembaga murni Cat5e atau Cat6 agar daya tidak banyak hilang; baca juga jenis kabel CCTV.

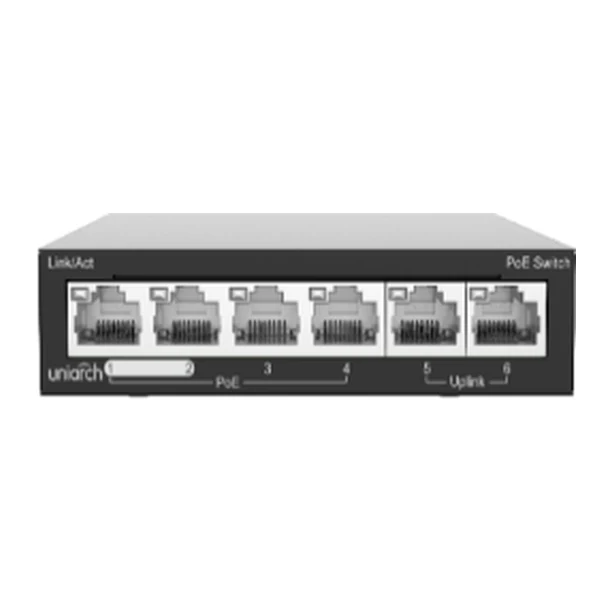

Uniarch SW-2106-P PoE Switch 4 Port, contoh produk di JakartaCCTV — Foto: Uniarch SW-2106-P PoE Switch 4 Port — tersedia di JakartaCCTV

NVR dengan PoE built-in vs PoE switch terpisah

Banyak NVR memiliki port PoE bawaan, sehingga kamera bisa langsung dicolokkan ke NVR. Ini praktis untuk sistem kecil. PoE switch terpisah lebih cocok bila:

Kamera tersebar jauh dari NVR, sehingga switch diletakkan di dekat kelompok kamera.
Jumlah kamera melebihi port PoE pada NVR.
NVR yang dipakai tidak memiliki port PoE, misalnya Uniarch NVR-104E2 NVR 4 Channel 4K (Rp894.000).

Paket IP seperti Paket CCTV Uniarch 8 Channel (Rp9.190.000) sudah memperhitungkan kebutuhan daya kamera sehingga Anda tidak perlu menghitung ulang.

Tips memilih PoE switch untuk CCTV

Hitung PoE budget dengan cadangan minimal 20%.
Pilih jumlah port lebih banyak dari kamera saat ini untuk ekspansi.
Pastikan standar 802.3af/at sesuai kebutuhan kamera.
Utamakan uplink gigabit untuk sistem lebih dari 8 kamera.
Cari fitur khusus CCTV seperti mode extend dan prioritas port.
Letakkan switch di tempat berventilasi dan gunakan UPS agar kamera tetap menyala saat listrik padam singkat.

Contoh perhitungan untuk gudang 8 kamera

Misalkan sebuah gudang memasang delapan kamera IP bullet dengan konsumsi maksimal sekitar 6–7 W per kamera saat IR menyala. Perhitungannya:

Total daya: 8 × 7 W = 56 W.
Cadangan 25%: 56 W × 1,25 = 70 W.
Kebutuhan port: 8 port PoE untuk kamera + 1 uplink ke NVR.
Jarak terjauh kamera ke switch: 80 meter, masih dalam batas standar Ethernet.

Dari perhitungan ini, dipilih switch 8 port PoE dengan PoE budget di atas 70 W dan uplink gigabit. Jika ada kamera di pos satpam yang berjarak lebih dari 100 meter, gunakan switch dengan mode extend atau tambahkan switch kedua di dekat pos tersebut.

Managed atau unmanaged?

Switch unmanaged bekerja langsung tanpa konfigurasi dan cukup untuk sebagian besar sistem CCTV kecil hingga menengah. Switch managed atau cloud managed memungkinkan pemantauan status port, restart daya port dari jarak jauh, dan pengaturan VLAN untuk memisahkan jaringan CCTV dari jaringan kantor. Fitur restart port dari jarak jauh sangat berguna ketika satu kamera hang dan lokasi sulit dijangkau.

Kesalahan umum

Mengabaikan PoE budget dan hanya melihat jumlah port.
Memakai kabel CCA (aluminium berlapis tembaga) yang membuat daya turun pada jarak jauh.
Menaruh switch di plafon panas tanpa ventilasi.
Menghubungkan jaringan CCTV langsung ke jaringan publik tanpa pengamanan.

Langkah praktis merencanakan jaringan kamera IP

Buat daftar kamera beserta konsumsi daya maksimal dari halaman produk.
Tandai posisi kamera dan ukur perkiraan panjang kabel ke titik switch.
Kelompokkan kamera yang berdekatan untuk satu switch bila lokasinya tersebar.
Hitung PoE budget dengan cadangan, lalu pilih jumlah port dan uplink.
Tentukan lokasi switch yang berventilasi dan dekat sumber listrik dengan UPS.

Ringkasan

PoE switch menyederhanakan instalasi CCTV IP dengan satu kabel untuk data dan daya. Kunci memilihnya ada pada PoE budget, standar daya per port, jumlah port, dan uplink. Dengan perhitungan yang tepat, sistem kamera IP akan stabil siang dan malam. Lihat koleksi lengkap di kategori PoE switch dan baca tips memilih IP camera.
