Apa Itu WDR pada CCTV? Pengertian, Jenis, dan Kapan Dibutuhkan

Pernah melihat rekaman CCTV di pintu masuk yang wajah orangnya gelap seperti siluet, sementara latar belakang di luar terlihat putih menyilaukan? Itu masalah klasik kamera yang menghadap cahaya terang. Solusinya adalah fitur bernama WDR (Wide Dynamic Range).

Pengertian WDR

Dynamic range adalah rentang antara bagian paling gelap dan paling terang yang bisa ditangkap kamera dalam satu gambar. Mata manusia mampu melihat detail di dalam ruangan sekaligus di luar jendela yang terang. Kamera biasa tidak. Ia harus memilih: menyesuaikan dengan area terang (bagian dalam jadi gelap) atau area gelap (bagian luar jadi putih).

WDR memungkinkan kamera menampilkan detail di area terang dan gelap secara bersamaan, sehingga wajah di depan pintu kaca tetap terlihat walaupun di belakangnya ada sinar matahari.

Uniarch IPC-D122-PF28(40) Kamera IP Dome 2MP, contoh produk terkait jenis wdr: dwdr dan true wdr
Foto: Uniarch IPC-D122-PF28(40) Kamera IP Dome 2MP — tersedia di JakartaCCTV

Jenis WDR: DWDR dan True WDR

DWDR (Digital WDR)

DWDR bekerja lewat pengolahan perangkat lunak: bagian gelap dicerahkan dan bagian terang diredam setelah gambar diambil. Hasilnya lumayan untuk kontras ringan, tetapi bisa menimbulkan noise di area gelap. DWDR umum ada di kamera entry-level.

True WDR (biasanya ditulis 120dB atau lebih)

True WDR menggunakan sensor dan pengolahan khusus yang mengambil beberapa eksposur sekaligus (misalnya satu untuk area terang dan satu untuk area gelap), lalu menggabungkannya. Hasilnya jauh lebih baik di kondisi kontras tinggi. Angka dB menunjukkan rentangnya. Semakin besar, semakin baik. Spesifikasi 120dB sudah sangat memadai untuk pintu kaca dan lobi.

Saat membaca spesifikasi, perhatikan apakah tertulis "DWDR" atau "WDR 120dB". Keduanya sering sama-sama disebut "WDR" di iklan.

Lokasi yang membutuhkan WDR

  • Pintu masuk toko, kantor, atau lobi dengan kaca besar.
  • Pintu garasi atau carport yang menghadap jalan terang.
  • Gerbang parkir dengan lampu kendaraan yang menyorot langsung ke kamera di malam hari.
  • Koridor gelap yang berujung ke area terbuka.
  • Jendela besar di ruang tamu atau ruang kerja.

Untuk area dalam ruangan dengan cahaya merata, misalnya gudang tanpa jendela, WDR tidak terlalu berpengaruh.

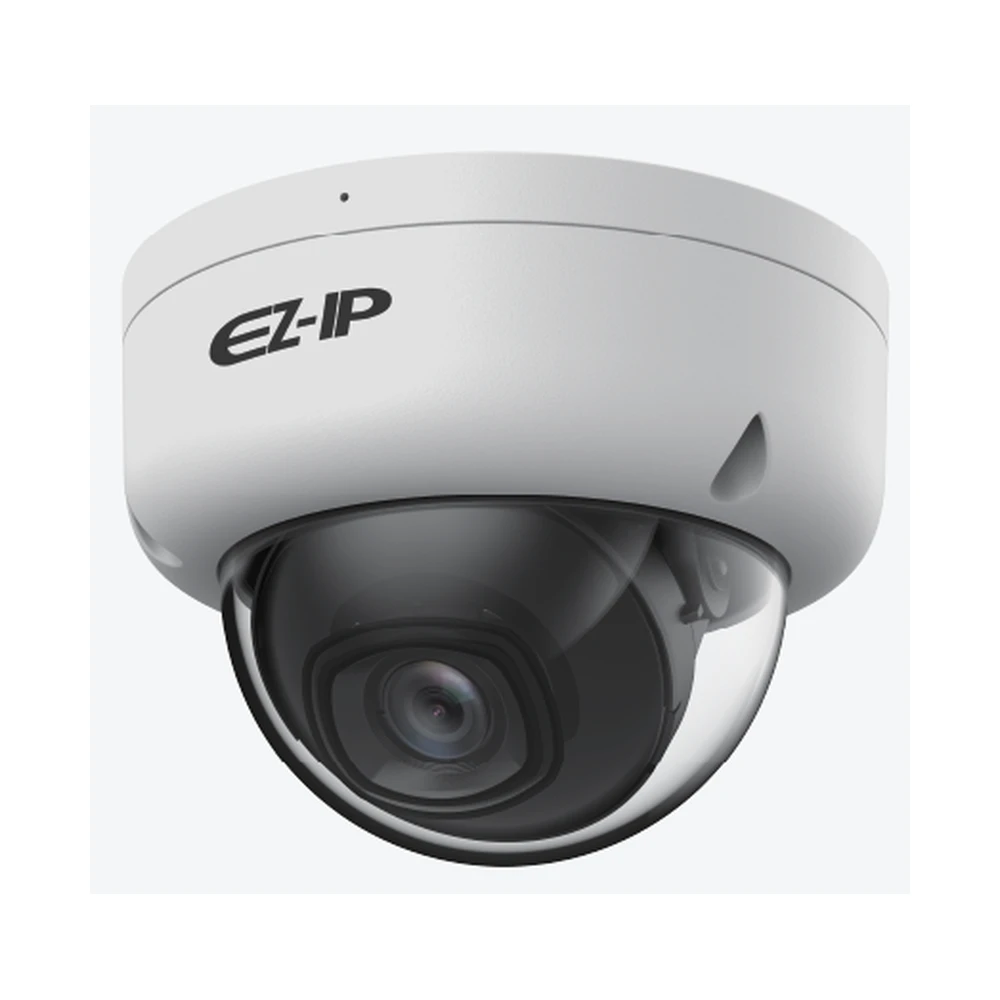

Dahua IPC-D1E20-A, contoh produk terkait fitur pendukung lain yang mirip
Foto: Dahua IPC-D1E20-A — tersedia di JakartaCCTV

Fitur pendukung lain yang mirip

  • BLC (Backlight Compensation): mencerahkan objek di tengah gambar. Membantu, tetapi area terang di belakang biasanya jadi putih total.
  • HLC (Highlight Compensation): meredam cahaya sangat terang seperti lampu mobil, berguna di gerbang parkir.
  • 3D DNR: mengurangi noise di kondisi minim cahaya, sering dipadukan dengan WDR.

Tips memilih kamera untuk area kontras tinggi

  1. Utamakan True WDR untuk pintu kaca dan lobi. Banyak kamera IP seri menengah sudah menyediakannya.
  2. Atur posisi kamera. Sedikit menurunkan sudut agar langit atau sinar matahari tidak dominan di frame sudah sangat membantu.
  3. Uji di jam berbeda. Cahaya pagi, siang, dan sore bisa sangat berbeda, terutama untuk pintu yang menghadap timur atau barat.
  4. Kombinasikan dengan resolusi yang cukup. Lihat memilih resolusi CCTV.

Pilihan kamera untuk lobi dan pintu masuk bisa dilihat di kategori kamera IP dome dan kamera IP bullet, misalnya Uniarch IPC-D122-PF28/40 (Rp584.000) dan Dahua IPC-D1E20-A (Rp596.000). Cek spesifikasi WDR di masing-masing halaman produk, karena dukungannya berbeda per seri. Jika ragu, kirim foto lokasi via WhatsApp agar kami bantu rekomendasikan kamera yang paling sesuai.

Uniarch IPC-B222-APF28(40) Kamera IP Bullet 2MP, contoh produk terkait bagaimana wdr bekerja secara sederhana
Foto: Uniarch IPC-B222-APF28(40) Kamera IP Bullet 2MP — tersedia di JakartaCCTV

Bagaimana WDR bekerja secara sederhana

Sensor kamera memiliki batas kemampuan menangkap area sangat terang dan sangat gelap sekaligus. Pada True WDR, kamera mengambil beberapa eksposur dengan cepat, misalnya satu yang tepat untuk area terang dan satu untuk area gelap, lalu menggabungkannya menjadi satu gambar. Hasilnya, wajah orang di depan pintu kaca tetap terlihat, sementara pemandangan luar tidak menjadi putih polos. DWDR (Digital WDR) memakai pengolahan gambar untuk mencerahkan area gelap, sehingga lebih terbatas tetapi tetap membantu pada kontras sedang.

Membaca angka dB pada spesifikasi

Kamera True WDR biasanya mencantumkan angka seperti 120 dB atau lebih. Semakin tinggi angkanya, semakin besar rentang terang–gelap yang bisa ditangani. Angka ini berguna untuk membandingkan model dalam satu merek, tetapi hasil nyata juga dipengaruhi sensor, lensa, dan pemrosesan gambar. Jika memungkinkan, lihat contoh rekaman dari model tersebut.

Mengatur WDR di perekam atau kamera

  1. Buka menu pengaturan gambar kamera (Image/Display/Camera settings) di DVR/NVR atau aplikasi.
  2. Cari opsi WDR, BLC, atau HLC.
  3. Aktifkan WDR dan atur levelnya. Level terlalu tinggi kadang membuat gambar tampak datar atau muncul efek bayangan pada objek bergerak.
  4. Uji pada jam paling kontras, misalnya siang terik untuk pintu kaca, lalu sesuaikan.

Pada beberapa kamera, WDR diaktifkan otomatis sesuai jadwal (siang/malam). Periksa juga mode malam agar tidak saling bertentangan dengan pengaturan IR.

Kesalahan penempatan yang membuat WDR "tidak bekerja"

  • Kamera menghadap langsung ke matahari pagi atau sore. Tidak ada WDR yang bisa sepenuhnya mengatasi silau matahari langsung ke lensa.
  • Kamera dipasang di dalam kaca jendela. Pantulan kaca dan IR akan merusak gambar.
  • Lampu sorot terang di area pandang kamera pada malam hari.

Solusinya sering sederhana: ubah sudut sedikit ke bawah, geser posisi kamera ke samping pintu, atau tambahkan penerangan di area yang gelap.

WDR dan kebutuhan lain

WDR biasanya paling dibutuhkan di pintu masuk kantor, lobi, toko dengan etalase kaca, area parkir basement, dan garasi. Untuk menentukan resolusi yang tepat di titik tersebut, lihat resolusi CCTV. Untuk memilih jenis kamera, lihat tips memilih IP camera dan jenis kamera CCTV.

Ingin rekomendasi kamera untuk lokasi dengan cahaya sulit? Kirim foto lokasi ke WhatsApp 0812-9797-3799 atau hubungi 021-40001929.

WDR dalam praktik pemasangan

Setelah kamera dipasang, jangan langsung menganggap spek WDR akan menyelesaikan semua masalah cahaya. Lakukan fine-tuning: geser sudut sedikit ke bawah agar langit atau matahari tidak memenuhi frame, aktifkan WDR, lalu bandingkan hasil siang terik dan sore.

Di toko dengan etalase kaca, kamera di dalam yang menghadap keluar sering membutuhkan True WDR. Jika anggaran terbatas dan hanya ada DWDR, tambahkan penerangan di dalam dekat pintu agar wajah pengunjung lebih merata.

Di basement parkir, lampu mobil adalah tantangan lain. Kombinasi WDR dan HLC (bila ada) membantu agar sorot lampu tidak menutupi seluruh gambar.

Ringkasan keputusan

  • Pintu kaca/lobi terang: prioritaskan True WDR.
  • Ruangan cahaya merata: WDR tidak wajib.
  • Carport menghadap jalan: WDR + posisi tidak silau matahari langsung.
  • Selalu uji di jam paling kontras sebelum finalisasi posisi.

Baca juga resolusi CCTV dan tips memilih IP camera.

Butuh bantuan memilih atau mengatasi masalah CCTV? Hubungi JakartaCCTV di 021-40001929 atau WhatsApp 0812-9797-3799.

Ringkasan kapan WDR wajib

Anggap WDR wajib di pintu kaca, lobi menghadap luar, dan gerbang yang silau. Di koridor dalam dengan cahaya merata, anggaran lebih baik dipakai untuk sudut yang tepat atau HDD lebih besar. Setelah instalasi, kalibrasi level WDR di siang terik dan tinjau ulang saat musim matahari rendah (pagi/sore) karena arah silau berubah.

Jika Anda ingin bantuan menyesuaikan pilihan dengan denah lokasi, tim JakartaCCTV siap membantu melalui 021-40001929 atau WhatsApp 0812-9797-3799.

Pertanyaan yang Sering Diajukan

Apa beda WDR dan DWDR?
DWDR adalah WDR digital yang hanya memproses gambar setelah diambil, sedangkan True WDR menggabungkan beberapa eksposur sehingga hasilnya jauh lebih baik di kondisi kontras tinggi.
Apakah semua CCTV butuh WDR?
Tidak. WDR penting untuk kamera yang menghadap cahaya terang seperti pintu kaca atau gerbang. Untuk ruangan dengan cahaya merata, pengaruhnya kecil.
Apa arti WDR 120dB?
Angka dB menunjukkan rentang dinamis yang bisa ditangkap. 120dB tergolong True WDR yang sangat memadai untuk pintu kaca, lobi, dan carport.
Apakah semua kamera CCTV punya WDR?
Tidak. Banyak kamera ekonomis hanya memiliki DWDR atau BLC. Untuk area kontras tinggi, cari kamera dengan True WDR.
Apa beda BLC dan HLC?
BLC mencerahkan objek di depan latar terang, sedangkan HLC meredam sumber cahaya kuat seperti lampu mobil agar detail di sekitarnya terlihat.
Apakah WDR berpengaruh pada malam hari?
WDR terutama membantu pada kondisi kontras tinggi. Pada malam hari, kamera umumnya mengandalkan IR atau lampu tambahan.
Apakah WDR membuat gambar noisy di malam hari?
Jika diset terlalu agresif, bisa. Matikan atau turunkan level WDR pada mode malam bila gambar pecah.
Apakah ColorVu/Full-color menggantikan WDR?
Tidak. Full-color membantu malam hari berwarna; WDR menangani kontras terang-gelap, biasanya di siang hari.
Apakah WDR tersedia di kamera analog?
Ya, banyak kamera analog HD juga punya WDR. Cek spek model, bukan hanya kamera IP.
